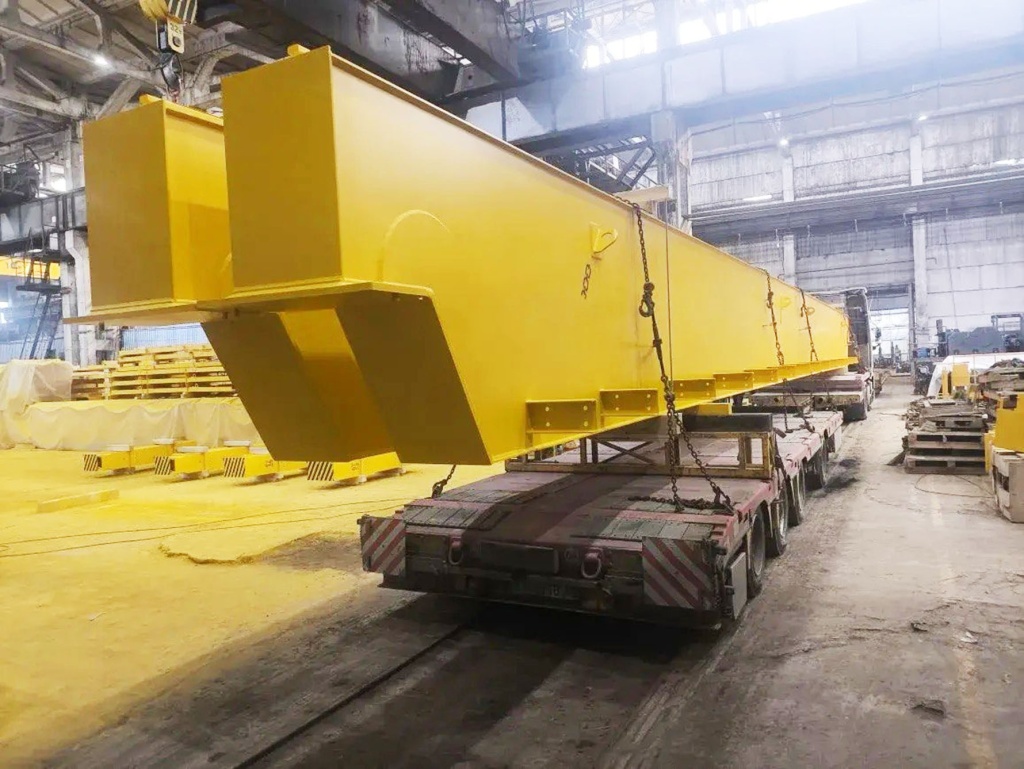

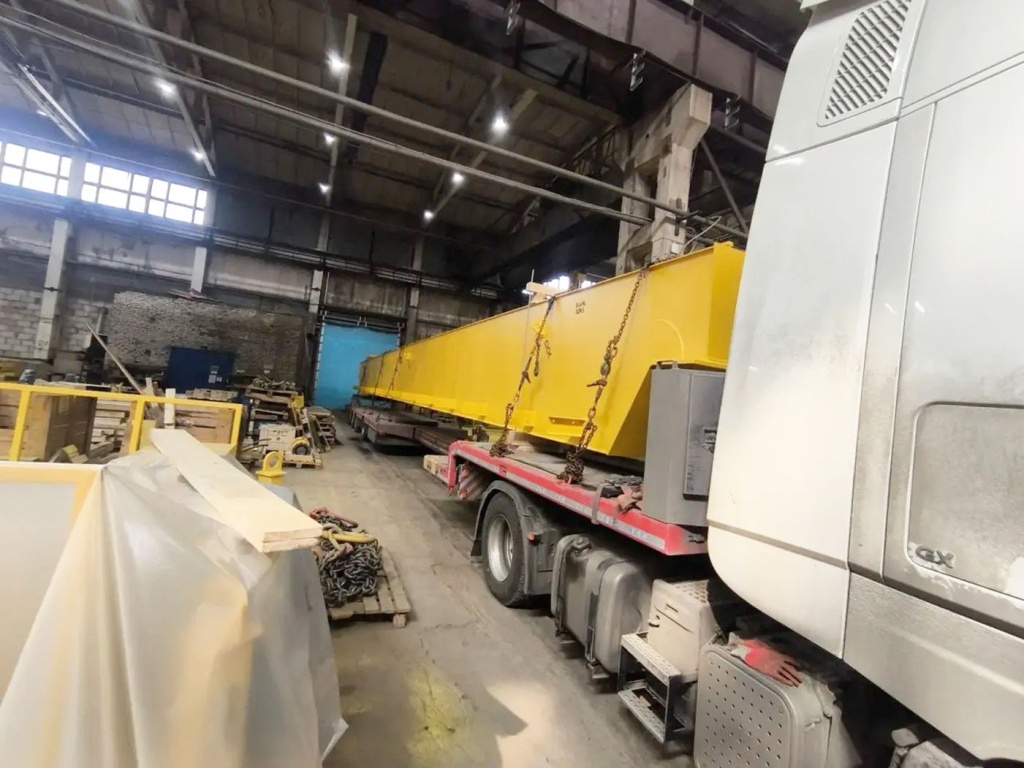

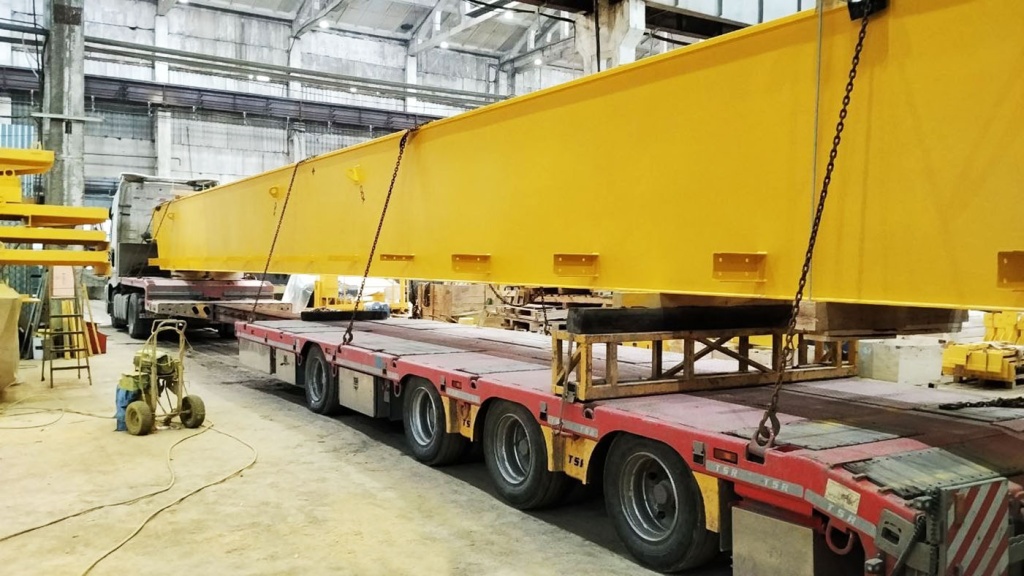

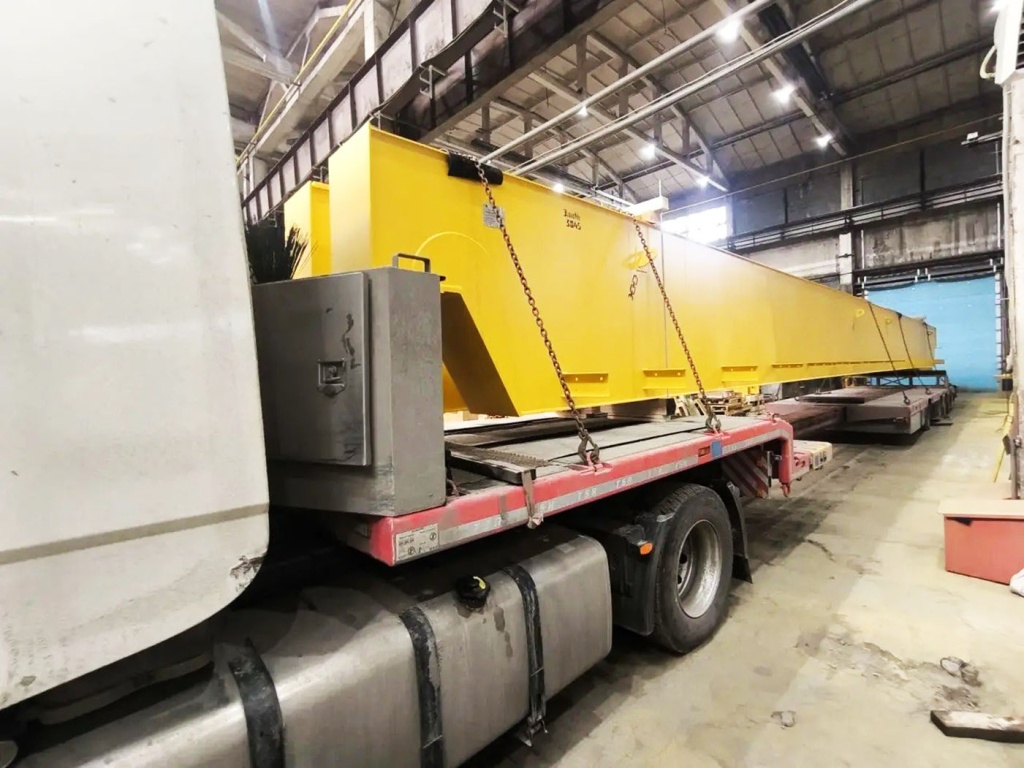

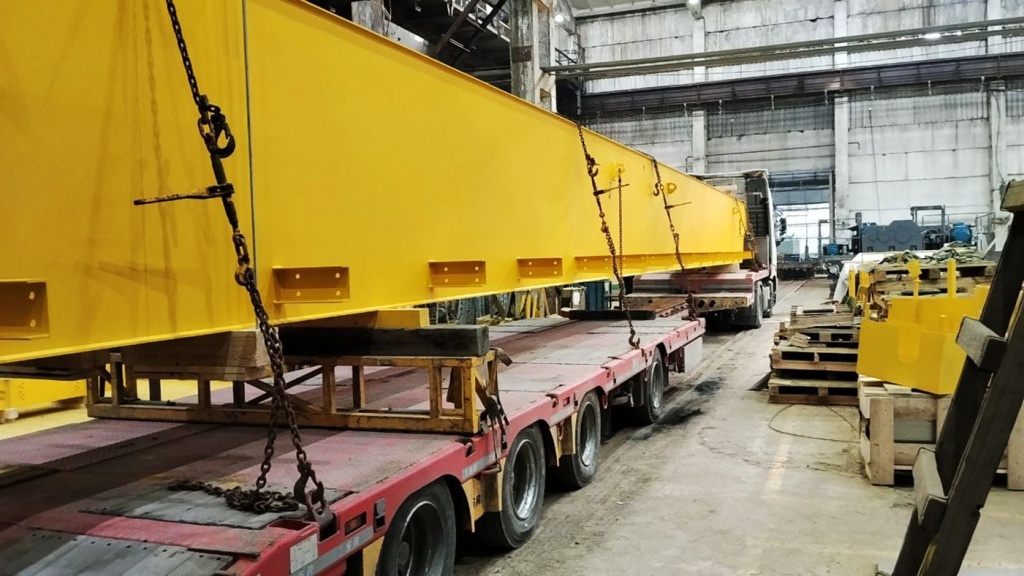

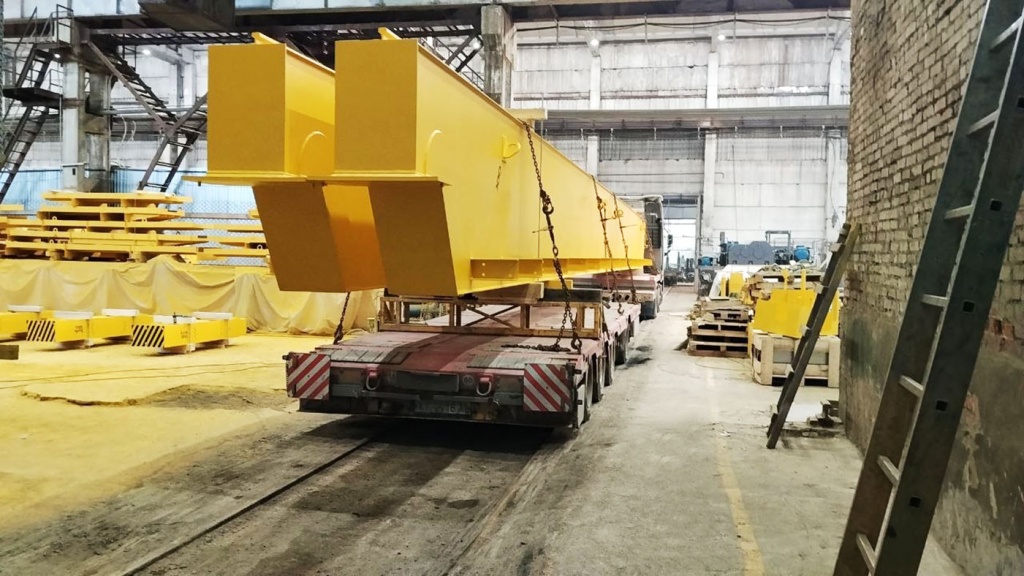

Отгрузка мостового крана с грузоподъёмностью 32/5 т, пролётом 22,5 м, высотой подъёма 20 м и режимом работы А5 — это двухбалочная конструкция с двумя подъёмными механизмами: главным (32 т) и вспомогательным (5 т). Режим А5 означает средний интенсивный режим работы: непрерывная работа в две-три смены, частые подъёмы номинальных грузов, до 200 включений механизмов в час, до 1 миллиона циклов за срок службы.
Развёрнутая схема конструкции
Кран состоит из следующих основных элементов:
- Двухбалочный мост — основная несущая конструкция, которая перемещается по крановым путям. Пролёт моста — 22,5 м.
- Концевые балки — соединяют пролётные балки и обеспечивают движение крана по рельсам.
- Главный подъёмный механизм лебёдка или тельфер с грузоподъёмностью 32 т. Высота подъёма крюка — 20 м.
- Вспомогательный подъёмный механизм — дополнительная лебёдка с грузоподъёмностью 5 т. Может быть установлен на той же тележке, что и главный механизм, или на отдельной.
- Грузовая тележка — перемещается вдоль пролёта моста и несёт на себе подъёмные механизмы.
- Система управления — может быть реализована с пульта, из кабины или с использованием радиоуправления.
- Токоподвод — кабельный или троллейный.
Технические характеристики
- Грузоподъёмность главного подъёма 32 т
- Грузоподъёмность вспомогательного подъёма 5 т
- Пролёт (Lпр) 22,5 м
- Высота подъёма крюка 20 м
- Режим работы по ГОСТ 34017-2016 А5
- Скорость передвижения крана зависит от комплектации (например, 10–30 м/мин)
- Скорость передвижения тележки зависит от комплектации
- Скорость подъёма зависит от типа лебёдок
- Тип управления с пульта, из кабины, радиоуправление (опционально)
- Климатическое исполнение У1, У2, У3 (по ГОСТ 15150)
- Температурный режим от-20 °C до +40 °C (опционально — до -40 °C)
- Тип кранового рельса Р65, КР70, КР80
Особенности режима А5
- Интенсивность работы: кран рассчитан на непрерывную эксплуатацию в две-три смены.
- Нагрузка: частые подъёмы грузов, близких к номинальным значениям (32 т и 5 т).
- Цикличность: до 200 включений механизмов в час.
- Срок службы: рассчитан на до 1 миллиона рабочих циклов.
Такой режим характерен для прокатных цехов металлургических комбинатов, литейных производств с непрерывным циклом, крупных машиностроительных заводов, перегрузочных складов.
Дополнительные опции
- частотные преобразователи для плавного хода и остановки;
- оптические датчики от столкновения;
- обогрев электрошкафа и двигателей для работы в холодных условиях;
- второй тормоз на механизме подъёма;
- система антираскачки груза;
- радиоуправление.
Сферы применения
Такой кран подходит для:
- металлургических цехов (перемещение заготовок, слябов);
- машиностроительных заводов (сборка крупногабаритных узлов);
- судостроительных верфей;
- складов металлопроката;
- литейных производств;
- энергомашиностроения (монтаж ;турбин, ;генераторов).
